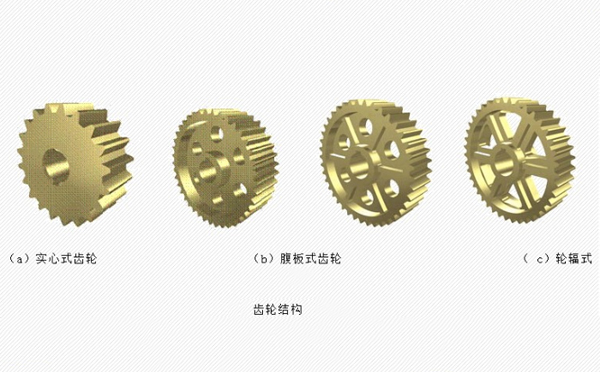

1、如齒輪頂圓直徑d<=160mm時，可做成實心結構的齒輪。

2、如齒輪頂圓直徑d<500mm時，可做成腹板結構的齒輪。

腹板上開孔的數目按結構尺寸大刁、及需要而定。齒頂圓直徑d>300二的鑄造圓錐齒輪，可做成帶加強肋的腹板式結構，加強肋的厚度C1約等于0.8C，其他結構尺寸與腹板式相同。

腹板式齒輪結構非常少見，只在部分特殊機型進行使用。在某些大型齒輪傳動系統中也會對其進行運用。

腹板式是為了減輕大型齒輪的重量，從齒輪兩端面上挖掉部分材料，在兩面形成圓環形的坑。

3、當齒頂直徑400m<d<100mm時，為了減輕其質量,可做成輪輻截面為”十”字形的輪輻式結構的齒輪，一般做成鑄件、鍛件。

1、內孔與外圓的距離較小時，采用實心式；

2、內孔與外圓的距離中等時，采用腹板式；

3、內孔與外圓的距離較大時，采用輪輻式。

通常情況下，機械設計手冊上都有具體尺寸范圍，最好參照手冊來選擇。以上說明如有不清楚的地方或相關需求，都可向峰茂齒輪廠家免費咨詢。
